新能源驅動電機轉子生產線采用MES制造執行系統，為企業提供包括制造數據管理、生產過程控制、底層數據集成分析、上層數據集成分解等管理模塊，為企業打造一個扎實、可靠、全面、可行的制造協同管理平臺。產線主要由鐵芯上料→鐵芯插磁鋼→芯軸壓裝→轉子鎖緊鉚壓→轉子充磁→轉子激光打碼→轉子下料等工序。本項目用于組裝新能源汽車驅動電機轉子， 整線采用模塊化設計，機器人自動上下料，產線柔性高，為驅動電機的制造提供一站式解決方案。
電氣系統采用西門子可編程控制器1515PLC
機架采用方通焊接后整體機械加工，精度高、剛性好。
非標件采用鋼件鍍鉻、鈑金件烤漆等工藝，美觀且防腐優良。
標準件選用西門子伺服電機，發那科機械手等硬件，定位精度及柔性化程度高。
整線上料及搬運使用六軸機器人，產線柔性高。
整線各個工序都配備高精度視覺檢測系統

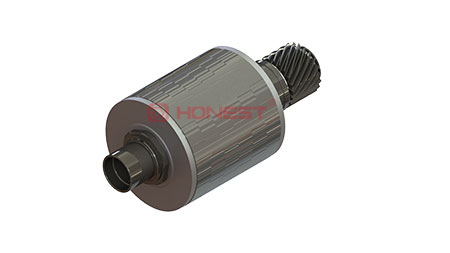

成品圖

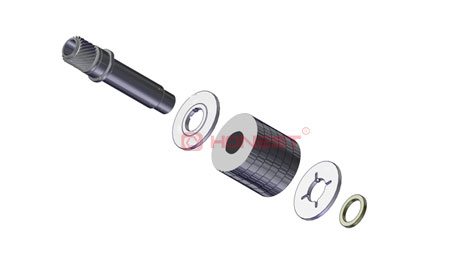

散件圖
|
功能 |
參數 |
|
生產效率 |
90-128S/PCS (6層/8層磁鋼轉子) |
|
良品率 |
98% |
|
稼動率 |
95% |
|
氣壓 |
0.4-0.6Mpa |
|
電壓 |
380V |
|
功率 |
整線約420KW |
|
控制方式 |
PLC+HMI |
|
外觀尺寸 |
32600(L)*12000(W)*3500(H)mm |
|
應用領域 |
新能源汽車驅動電機 |
