X-pin相比Hair-pin，端部高度降低，能進一步減少電機體積，有利于整車軸向空間的布局，功率密度提升，制造工藝相對波繞組簡單，產線投入基于當前Hair-pin產線升級投資額較低，產品性能及投資明顯超越波繞組，即將成為發卡電機新的趨勢。X-pin扁線電機生產線適用于新能源汽車扁線電機定子的全自動生產線，配備柔性制線機，最高可適用于6線12層定子，可適應各種線型的生產，擺脫了一種線型就要一套模具的束縛，而且當其中一臺設備故障時，其余設備仍可正常生產。
可適應各種線型的生產
設備實行壽命管理
生產數據實時追溯，上傳下發
可根據不同產能匹配相應數量的設備
產線中關鍵零部件均采用精密設備自主加工
產線投入基于當前Hair-pin產線升級投資額較低

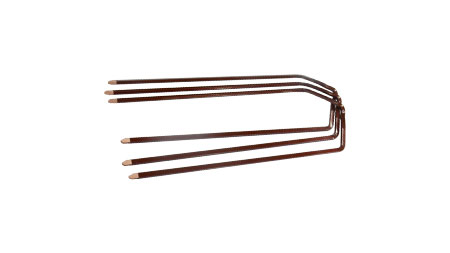

線型圖

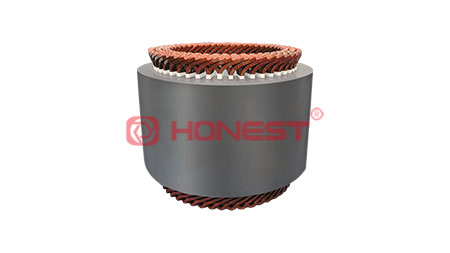

成品圖
|
功能 |
參數 |
|
生產效率 |
最高60臺/小時（6層48槽） |
|
良品率 |
≥98% |
|
稼動率 |
≥95% |
|
功率 |
40kw |
|
電壓 |
AC三相380V |
|
氣壓 |
0.4～0.6mpa |
|
控制方式 |
PLC總線控制 |
|
外觀尺寸 |
35000(L)*15000(W)*2000(H)mm |
|
應用領域 |
新能源驅動電機 |
