電感器作為磁性元件的重要組成部分，被廣泛應用于電力電子線路中，尤其在電源電路中更是不可或缺的部分。目前電源電路中的電感器主要用于儲能、濾波、能量傳遞以及功率因數校正等，常見的電感器有：功率電感、射頻電感、共模電感、NR電感、工字型電感，而共模電感常用于電腦的開關電源中過濾共模的電磁干擾信號，在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。

    其實共模電感的工作原理并不難理解，當工作電流流過兩個繞向相反線圈時，產生兩個相互抵消的磁場，此時工作電流受線圈歐姆電阻以及漏電感的阻尼影響，如有干擾信號流過線圈時，線圈即呈現出高阻抗，產生很強的阻尼效果，達到衰減干擾信號作用。

    共模電感設備 設計涵蓋了電磁理論，磁性材料以及安規等諸多方面的知識，設計者需對工作情況和相關參數要求有清楚了解以作出最合理的設計。在設計共模電感設備之前也要滿足以下要求：1.共模電感繞線時的線圈磁芯上的導線要相互絕緣。2.線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容。

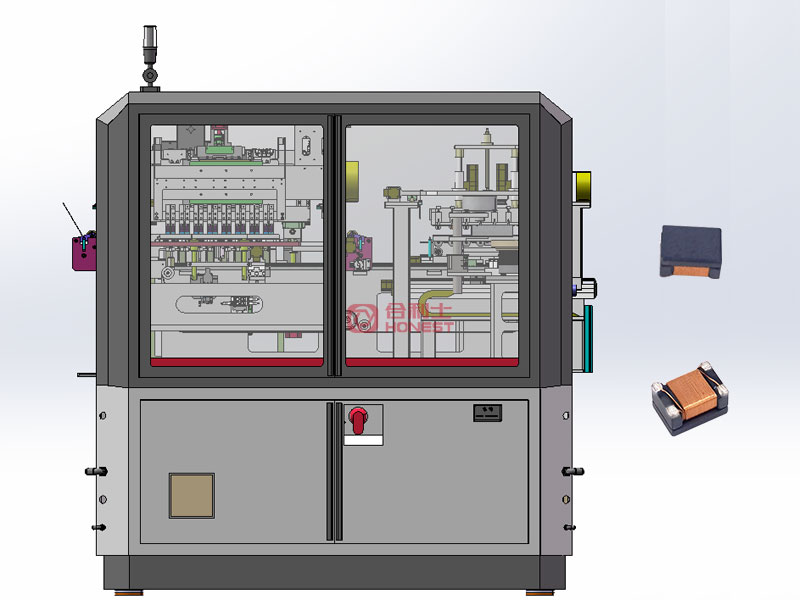

    共模電感十軸繞線機

    產品介紹：自主研發焊接系統，無虛焊，可靠性高，可自動清潔，可完成2P、4P、6P、8P等各規格焊盤磁芯，實現繞線點焊一體，適合5819、5817、4532、3225、3216等尺寸貼片式電感，10軸同時高精度繞線，效率高，單雙線，可自由切換，根據客戶要求可隨意切換。

    產品工藝：自動上料，繞線，點焊，下料
