無刷定子自動裝配生產線應用在汽車轉向系統領域，由多臺設備組成，完成GND熱熔著、GND熔接、支架熱熔著＆銅線切斷＆剝離及線頭檢測＆修正等工序。采用柔性化、模塊化的設計，一方面使設備兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養(yǎng)。
GND柔性方式上料，自動裝填GND到定子，自動進行熱熔
自動進行熔接高度檢測；熱熔著高度檢測配置自動點檢功能
自動將線預處理到端子夾位，自動預壓端子，自動切線，自動進行熔接
支架柔性上料，自動預處理線頭，自動裝支架，自動進行熱熔，自動進行高度檢測
人工進行外觀、過渡線確認
貫穿整個生產環(huán)節(jié)的傳感器監(jiān)測及報警系統

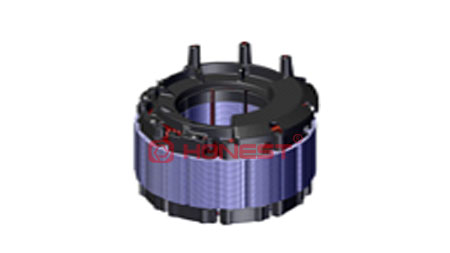

電機圖

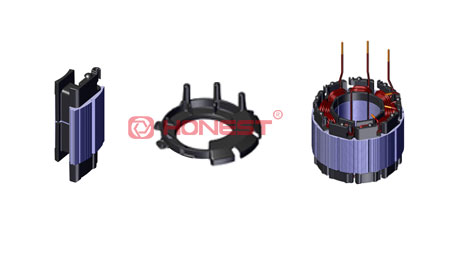

散件圖
|
功能 |
參數 |
|
生產效率 |
20S/PCS |
|
良品率 |
≥98% |
|
兼容產品 |
2款 |
|
電壓 |
三相 AC 220V/AC380V 50HZ |
|
氣壓 |
0.5-0.6Mpa |
|
功率 |
75KW |
|
控制方式 |
PLC+HMI+MES |
|
尺寸 |
14300(L)*1300(W)*1800(H)mm |
|
應用領域 |
汽車轉向系統（線控轉向系統，無刷電機定子） |
