萬能制線機設備主要由供線組件、剝漆組件、制線組件3大部分組成，設備自動化、智能化程度較高，配套MES系統，實現生產狀態動態信息看板、質量追溯系統的工廠信息化管理等功能。萬能制線機工序：漆皮線自動上料→校直→脫漆→2D折彎→3D成型→線杯插入等。
2D折型+3D模具制線，一臺制線機完成定子所有線型制作
模具庫方式在線自動快速切換3D模具
自動插線拼線杯，自動完成整個定子線杯制作
Hair pin在線100%檢測耐壓，不良自動剔除
線材來料標識不良自動識別，對應Hair pin自動剔除
配置線儲料區，不良剔除后，自動識別補相應的Hair pin插線入線杯，減少停機等待

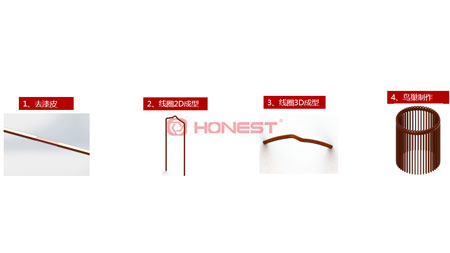

散件圖
產品圖
|
功能 |
參數 |
|
生產效率 |
3s/pcs |
|
兼容性 |
能滿足6線12層以內的扁線電機所有線的制作 |
|
換款時間 |
一鍵自動切換 |
|
良品率 |
≥95% |
|
稼動率 |
≥90% |
|
電壓 |
AC 220V/380V 50HZ |
|
氣壓 |
0.45MPa～0.65MPa |
|
功率 |
10KW |
|
自動化程度 |
全自動 |
|
控制方式 |
PLC + 觸摸屏 |
|
應用領域 |
扁線電機 |
