當一臺軸向磁通電機被集成到新能源汽車輪轂中，往往面臨的最大考驗不是它能否輸出強勁扭矩，而是在新能源汽車持續爬坡、高速巡航或頻繁啟停的工況下，如何避免因溫升過快而觸發降功率保護？

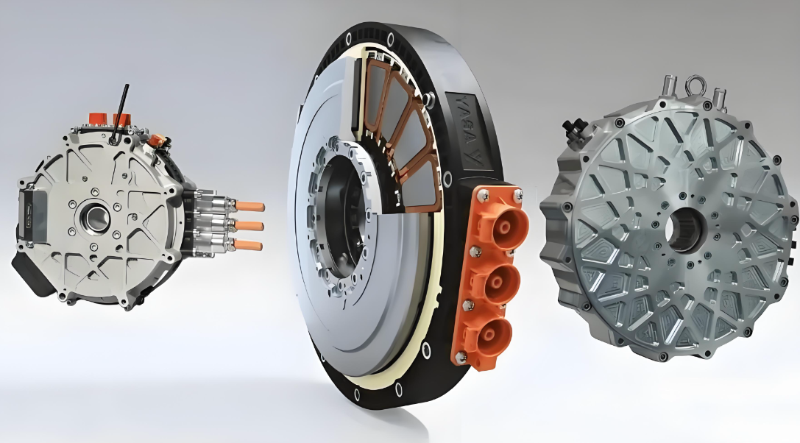

輪轂電機通常沒有機艙風冷，沒有額外散熱空間，甚至無法加裝獨立冷卻系統——所有熱管理須在極其有限的扁平腔體內完成。而軸向磁通電機的盤式結構，在帶來高功率密度的同時，也幾乎切斷傳統的冷卻路徑。

為什么軸向磁通電機的冷卻特別難？

冷卻的本質，是建立一條從發熱源到外部環境的高效熱傳導路徑。而軸向磁通電機的結構特點，恰恰在這條路徑上設置了多重障礙：

（1） 發熱源深埋，熱路徑長且曲折

繞組通常位于兩個轉子間的定子層內，被絕緣材料、氣隙、磁鋼等多層介質包圍。熱量需逐層穿過這些高熱阻界面，才能達到可接觸冷卻介質的外殼表面。簡單來說：路徑越長，界面越多，導熱效率就越低。

（2） 缺乏自然對流條件

傳統徑向電機依靠轉子旋轉形成內部風道，實現自通風冷卻。而軸向磁通電機的盤式結構無此機制，且輪轂安裝環境完成封閉，無法依賴外部氣流，自然對流幾乎失效。

（3） 空間受限，難以集成冷卻回路

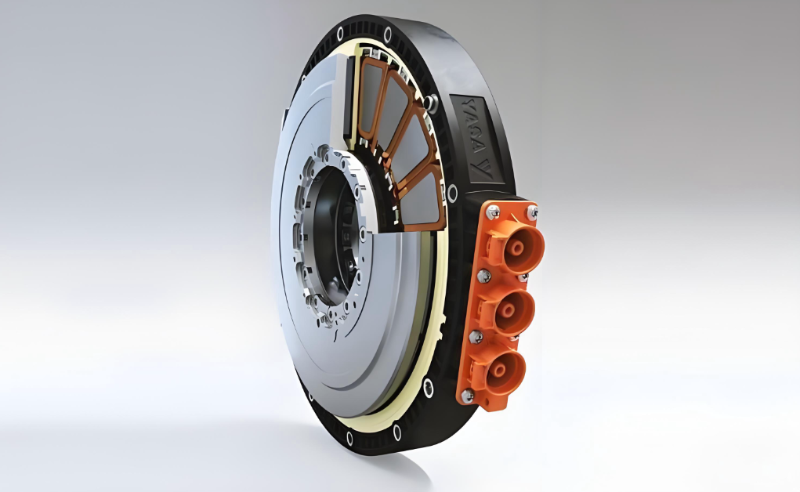

為追求高功率密度，AFM設計趨向于極致扁平，內部幾乎沒有冗余空間布置水道、油路或散熱翅片。即便強行引入冷卻通道，也需穿越旋轉與靜止部件的交界處，帶來密封、磨損與泄露風險。

（4） 輪轂工況加劇冷卻壓力

城市擁堵路況下的頻繁啟停、山區道路的持續爬坡，都會在短時間內產生大量熱量。若冷卻能力不足，溫升速度遠超傳統集中式驅動電機，極易觸發保護機制，反而削弱其性能優勢。

軸向磁通電機的冷卻難題，并不是單一技術瓶頸，而是結構優勢與熱管理需求之間的根本性矛盾。它的“緊湊”成就了輪轂集成的可能，也鎖死了冷卻的自由度。

正因上述限制，產業界出現各種冷卻方案，但每種都伴隨著明顯的適用邊界：

※油冷浸沒：性能優先，成本高昂

將整個電機浸泡在絕緣冷卻油中，通過循環系統直接帶走熱量。這種冷卻效率高，較為適合持續高負載場景。

但也存在一定的局限：系統較為復雜、需額外油泵、油路、密封結構，成本高維護難，較難以普及至主流乘用車。

※導熱灌封：結構簡化，犧牲可維護性

使用高導熱環氧樹脂或硅膠填充電機內部空隙，提升整體熱傳導能力。這種方式無需外部冷卻回路，結構緊湊，適合輪轂有限空間。但灌封完成即不可返修，對裝配潔凈度與一次成功率較高。

※內置微流道：精準高效，工藝敏感

在定子或轉子基板中直接加工冷卻通道，讓冷卻介質流經發熱區域。通常這種熱響應快，冷卻效率也高，但由于多層組件需精密對位，微小錯位即可導致流道堵塞，對裝配精度與環境潔凈度極為敏感。

※被動輔助冷卻：適用于輕載場景

如采用高導熱外殼或相變材料，僅能延緩溫升，無法支持連續高負載的運行。

上述冷卻方案雖各有優勢，但無一例外都對制造過程的一致性與可靠性提出了嚴苛要求：

如油冷系統依賴高精度密封壓裝，灌封工藝要求零缺陷一次成型，微流道結構則需多層組件的精密對位。任何裝配環節的微小偏差，都可能導致冷卻失效、絕緣破損甚至整機報廢。

換句話說，冷卻系統的可靠性，從第一顆螺絲擰緊時就已經開始構建。

而這，也正是合利士作為電機智能裝配設備解決方案供應商所關注的核心：冷卻不僅是熱管理問題，更是制造落地的問題。

軸向磁通電機在輪轂驅動中潛力巨大，但其冷卻難題的本質，是結構、材料與制造協同的系統工程。再巧妙的冷卻設計，若缺乏匹配的裝配能力，也難以轉化為穩定量產的產品。

如果您正在評估不同冷卻方案的可制造性，或面臨冷卻結構帶來的裝配難題，歡迎與我們交流，合利士愿以多年積累的電機工藝裝配經驗，為您的軸向磁通電機提供制造端支持。
