在開啟今天的內容前，想問下大家，還記得春晚舞臺的人形機器人嗎？那一套行云流水、動作靈活的機器人表演，引發不少觀眾疑惑，為什么人形機器人的動作可以做到如此靈活？

其實在人形機器人的核心部件中，隱藏一項關鍵的黑科技——無框力矩電機。

今天，借著這個機會來跟大家一同了解這個為人形機器人提供強大動力的“心臟”吧。

什么是無框力矩電機？

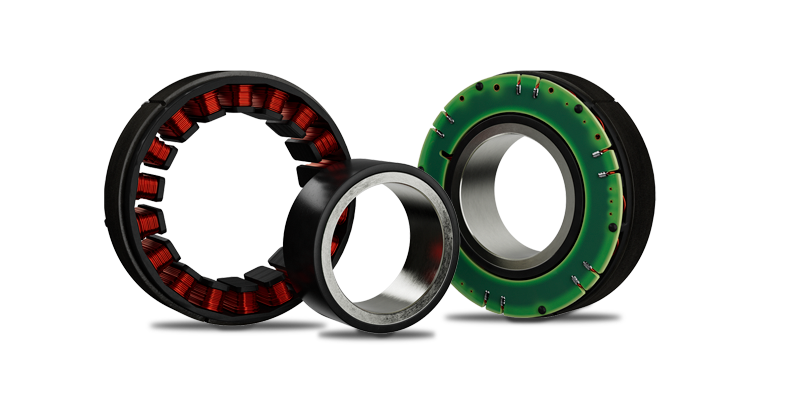

無框力矩電機是一種直接驅動電機，與常規電機有所不同，它省去了傳統的電機轉子和定子框架結構。其內部主要由定子和轉子兩部分構成。

其中，轉子通常是由永磁體旋轉鋼圓環組件組成，能夠直接安裝在傳動軸上；而定子則是帶有銅絲的圓環，由多個銅繞組線圈繞在鋼片上并固定在機械結構上。當通電時，轉子的永磁體磁場與定子旋轉磁場之間相互作用，從而產生電磁轉矩，其基本原理與無刷電機類似。

無框力矩電機的應用場景有哪些？

無框力矩電機最初主要應用于協作機器人上。如今隨著技術發展，逐漸在人形機器人領域展開，其機器人的市場應用占比高達80%左右。此外，在醫療、航空航天等工業場景中也有所應用。

值得一提的是，在人形機器人中，無框力矩電機的單機應用量可達到28個左右。這也意味著，人形機器人市場規模的不斷擴大和落地應用的增加，也為無框力矩電機的使用規模上也將迎來進一步的增長。

無框力矩電機具有哪些特點？

※無外殼，裝配靈活：由于無框力矩電機沒有外殼，因此在裝配過程中非常靈活，安裝和走線十分方便。這一特點能夠輕松適應機器人內部緊湊的空間和復雜的結構布局，為機器人的設計和制造提供了更大的自由度。

※極對數多，扭矩密度高：無框力矩電機的極對數較多，通常至少有16極對，而常規的無刷電機一般只有 4-8極對。據電機理論來說，扭矩與極對數成正比，因此無框力矩電機能夠產生更大的扭矩輸出。這也意味著無框力矩電機在人形機器人中產生高扭矩密度，能提供更強大的動力輸出，使其能夠輕松應對各種復雜的動作和任務。

※閉環控制，運行精準穩定：通常，無框力矩電機依賴于高精度的編碼器來實時反饋轉子的位置信息?；诜答佇畔ⅲ姍C(jī)能夠精確地調節電流和位置，從而實現精準的轉動控制。

※低轉動慣量，動態響應快：由于無框力矩電機的轉子可以直接耦合在負載上，因此其轉動慣量較低。這使得電機在啟動、停止或改變轉動方向時能夠迅速做出響應，這對于人形機器人需要頻繁啟動、停止以及進行方向變換的應用場景來說，能夠助力機器人更加敏捷地應對各種突發情況和復雜的運動指令，提高機器人的工作效率和適應性，使其在動態環境下表現出更加出色表現。

綜上，無框力矩電機作為人形機器人的“心臟”，憑借獨特的優勢特點，為人形機器人的靈活運動提供了關鍵動力。它不僅在結構上突破傳統，實現無外殼裝配的靈活性；更以高扭矩密度、精準穩定的閉環控制以及快速的動態響應，滿足了人形機器人復雜的動作需求。

同時，無框力矩電機作為人形機器人的核心部件，將不斷推動人形機器人的技術進步，邁向新高度。合利士作為其電機智能裝備設備的解決方案供應商，憑借十幾年來的自主研發創新經驗，也將在無框力矩電機的組裝生產中注入強勁動力。
