在前幾期內容中，我們系統地為大家梳理了關于扁線電機定子“折彎”工藝的關鍵作用。從提升電機功率密度、優化繞組填充率，到確保端部尺寸一致性與電氣性能穩定性，折彎工藝環節無疑是扁線電機制造中承上啟下的核心工序。在不少客戶深入了解后，帶來一系列的咨詢，如下：

“我們生產的扁線電機定子涉及多種材質（如不同牌號的扁銅線、涂層類型）和多樣化的尺寸規格（寬度、厚度、槽型結構等），這種情況下，折彎工藝該如何靈活調整？”是否有一套通用方案？

這一問題確實也反映出當前扁線電機產業向多品種、小批量、高定制化發展的趨勢。今天，圍繞這一核心議題，探討在面對不同材質和尺寸規格的扁線電機定子時，折彎工藝如何調整，并提供切實可行的解決方案。

我們先來說說為什么客戶如此關注折彎工藝的適配性？

這并非空穴來風，隨著新能源汽車、工業伺服、航空航天等領域?qū)﹄姍C性能要求的不斷提升，扁線電機的設計日趨多樣化、如材料的多樣化、尺寸多樣化、定子結構復雜化（發卡式、波繞組、多層繞組等拓撲結構對折彎角度、半徑、對稱性提出更高要求）。

每一種組合都可能帶來不同的力學行為和成型特性，但由于傳統的折彎工藝無法滿足所有產品需求。而是希望尋求一種可快速切換、高精度、高一致性的折彎工藝調整策略，以應對多種型號的生產需求。

盡管折彎的需求明確，但在實際操作過程當中，針對不同材質與規格的定子進行折彎工藝調整上仍面臨著諸多挑戰（以下工藝痛點及解決方式供參考，不代表所有工藝中的制造）

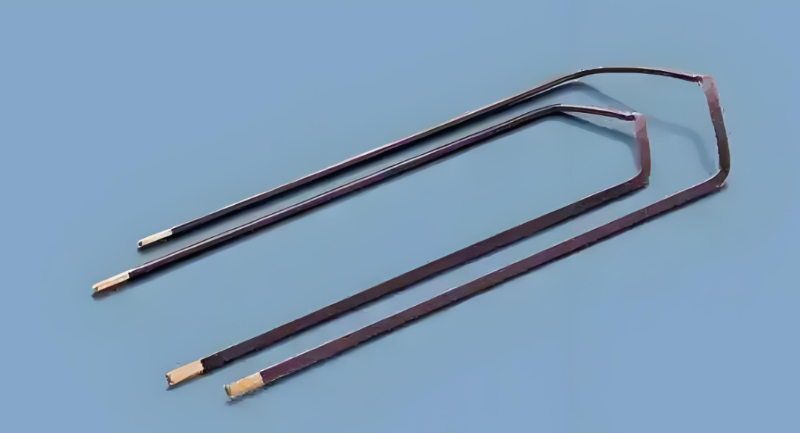

（1） 材質性能差異帶來的成型問題：首先，不同銅材的屈服強度、延伸率、彈性模量不同，導致折彎時回彈量差異顯著；其次，帶涂層扁線在折彎過程中易出現涂層開裂、剝落，影響絕緣性能；最后，高強度的扁線需要更大的折彎力，易造成模具磨損或定子變形。

（2） 尺寸規格變化導致工藝參數敏感：在扁線寬度/厚度的變化上易影響中性層位置與最小彎曲半徑，而小截面扁線易變形，大截面則需要更高噸位的設備；另外槽口尺寸與折彎起始點定位精度要求極高，稍有偏差即易導致干涉或間隙。

（3） 多型號切換帶來的效率瓶頸：換線時間長、良品率波動大、OEE（設備綜合效率）下降。

要破解上述難題，須跳出傳統的調試思維模式，轉向以自動化、智能化和數據驅動為核心的現代工藝控制體系。通過多個實際項目驗證，構建一套柔性化、可復制的折彎工藝解決方案。

其一，建立完善的材料工藝參數數據庫，對常用扁線材質進行系統的力學性能測試，建立回彈系數、屈服強度、塑性變形曲線數據庫。

其二，采用模塊化、可調式折彎模具系統，設計快速模具結構，適配不同寬度/厚度的扁線，并引入伺服電動折彎頭、通過程序控制折彎角度、速度、保壓時間，實現微米級精度調節。此外，配備自適應壓緊機構，防止薄扁線壓傷，同時保證厚扁線成型穩定。

其三，引入視覺引導在線檢測閉環控制，在折彎前后部署高精度的工業相機，實時檢測扁線位置、折彎角度、端部齊度。此外，將檢測數據反饋至PLC或運動控制器，動態修正下一工位的折彎參數（如角度補償、偏移校正）。

通過其解決方案，扁線電機定子的折彎工藝，絕非是將“扁銅線折彎曲”那么簡單，它是一項融合材料科學、機械設計、自動化控制與數據分析的系統工程。尤其在面對不同材質、尺寸與規格的定子時，更需做到：

·根據材料特性設定合理的折彎力與回彈補償；

·針對不同截面尺寸配置匹配的模具與定位機構；

·利用自動化與數字化手段實現快速換型與工藝復用；

·通過在線檢測與反饋，持續優化工藝穩定性；

折彎工藝的核心在于其“精準”與靈活。

隨著扁線電機技術的不斷演進，折彎工藝的智能化、柔性化已成為提升產線競爭力的關鍵。企業應積極擁抱數據驅動、模塊化設計、閉環控制的現代制造理念。如果您正在尋找扁線電機組裝生產設備或針對扁線電機的折彎工藝制造疑問，歡迎訪問合利士官網或評論留言。
